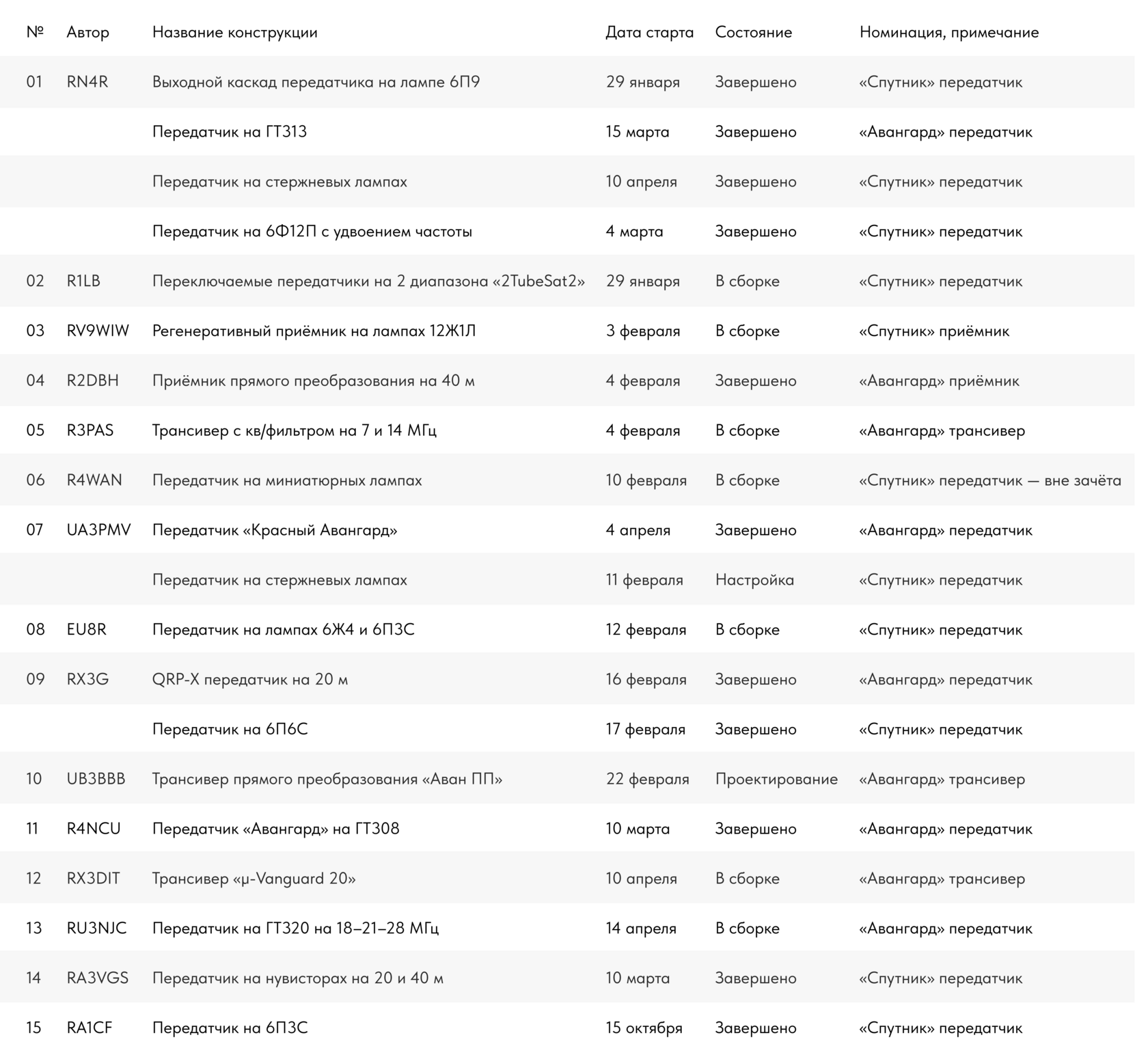

детали передатчика «Ракета», основной элемент — стержневая радиолампа 1П24Б. С диапазоном пока не определился. Возможно, 40 и 20 м

19 февраля. Начал делать одно на 1п24б, а получилось немного другое на 6П9. Передатчик на стержневой у меня не завелся. А получился выходной QRP усилитель мощностью 1 ватт, диапазон 20 метров. В качестве возбудителя я применил синтезатор-генератор на АД9850 управляемый ардуиной, телеграфная манипуляция происходит там же в возбудителе. Естественно этот возбудитель никак не может участвовать в конкурсе, так как собран уже пару лет назад. В конкурс только сам УМ. На этом передатчике я провел 3 радиосвязи:
1. R1LB ЛЕО, несколько дней назад. QSO проведено по договоренности.
2. Сегодня на мой общий вызов подошел EW1CY МИХАИЛ
3. Работа на поиск и QSO c UC3C АНДРЕЙ тоже сегодня.
Все связи проведены в районе 14 060 кГц. Можно считать что работу по этому девайсу завершены.

4 марта. Понравилась схема RA9FCE Андрея на лампе 6Ф12П, ну совершенно случайно у меня есть такие лампочки. Попробую собрать. Удвоение частоты кварца 7030 кГц на 20 м. Все детали отечественные за исключением единственного электролита «Самсунг». 5 марта — проведена связь с RX3G (QM). Мощность на выходе 500 мВт. 11 марта — связи проведены, конструкция завершена.

15 марта начал собирать ТХ «Авангард» на ГТ313 с кварцем 14 060 кГц. 18 марта — Сегодня закончил сборку и настройку передатчика «АВАНГАРД» на одном германиевом транзисторе ГТ-313А. Все прекрасно работает, скиммеры видят сигнал передатчика. Мощность получилась не более 100 милливатт. Осталось провести реальное QSO. Это будет не просто, нужно ждать и поймать момент хорошего прохождения. Буду пытаться.

10 апреля — передатчик, на стержневых лампах 1ж29б и 1п24б, мощность удалось выжать 400 мВт, больше не хочет, все это дело питается от двух параллельно соединённых 18 650 то есть около 4 вольт, через преобразователь. Провел первую связь с OH8TX 579/579. 21 апреля — Доделал передатчик на стержневых лампах 1Ж29Б и 1П24Б, мощность получилась 1 ватт, чего и добивался. Собрать этот TX сподвигло то что у меня появился преобразователь напряжения который мне безвозмездно был подарен Александром UA3PMV, спасибо ему за это. Несколько 5 или 6 связей проведены с европейскими станциями. Работает очень хорошо и стабильно. Изначально была мысль просто проверить возможность работы этих в общем то капризных ламп, получится не получится и из-за этого конструкция получилась несколько несуразной, но не стал ничего переделывать и что вышло то вышло

29 января — будет два переключаемых передатчика на стержневых лампы на два диапазона на две ОКА (очень короткие антенны). На Ардуине только режим маяка, «бип-бип» возможно механика, если соображу реле. Для связей BUG или обычный ключ. Из +12 В делаем анодное +100 В, проверяем под нагрузкой. Помехи на внешнюю антенну к удивлению отсутствуют. 5 февраля — 2TubeSat2. потихоньку с фанерки переезжаем на плату. и готовим кронштейн для космической ОКА (очень короткой антенны), удочка раскладушка 3 м за окно. 10 марта — вот такой получается «Авангард» версии "ZV" (Здравия желаю!) Функционал — RX/TX, Beacon + подзарядка от Solar Panel. Питание 3×18 650 LiPo. Исходники — банка какао Nesquic, sma под антенну, трёхпозиционный микрик, П402, П403, Arduino. Какао выпито детьми ещё лет 5 назад, в банке хранились шурупы. Освободил. Ну и + ППП. Корпусные испытания, частота 14 057,5 кГц.

3 февраля — Решил сделать регенеративный приёмник 0-V-1 на двух лампах 12Ж1Л с повышающим преобразователем анодного на германиевых транзисторах чтобы питание было от внешнего аккумулятора 12 Вольт. Смена диапазонов отдельными катушками в октальных цоколях от радиоламп. Пока собираю детали в кучу, нашел одну лампу 1969 года, поставлю её в первый каскад.

4 февраля — Буду делать приемник прямого преобразования на диапазон 7 МГц, с кварцевой стабилизацией частоты гетеродина, исключительно на германиевых транзисторах производства 60-ых годов (П401, МП39). Пассивные компоненты по возможности буду также применять того времени. Также планирую провести эксперименты с различными диодами в встречно-параллельном смесителе. Для эксперимента будут использованы КД514, о которых положительно отзывался Вячеслав Тимофеевич в своих публикациях, классические КД503 и «темные лошадки» Д220. Текущая стадия — собран и работает гетеродин, пока без цепей точной настройки.

23 февраля — Текущее состояние моей конструкци: Отказаля от кварцевой стабилизации частоты гетеродина из-за очень малого диапазона перестройки. Добавил параметрический стабилизатор напряжения питания гетеродина. Добавил УЗЧ по схеме RA3AAE. В целом схема приняла законченный вид. Следующий этап — испытание, потом корпусирование.

15 марта — Сборка моего приемника «Авангард» закончена. Из финальных исправлений — поменял схему подключения гетеродина к смесителю при помощи катушки связи. Полученный диапазон перестройки по частоте 7.000−7.060 МГц. Внутри корпуса размещена динамическая головка типа 0.2ГДШ возможностью отключения и батарея типа «крона» на 9 вольт. В процессе налаживания принимал множество радиолюбительких станций, так что конструкцию можно считать завершенной.

4 февраля — Очень заманчиво и интересно сделать ретро трансивер/приемник. Никогда таких не делал, но вот решил попытаться изготовить CW трансивер на транзисторах (согласно ТЗ «Авангард»). Супергетеродин, два диапазона: 7 и 14 МГц. На передачу только CW. Прием CW и SSB. Мощность не более 0.5 Ватт. За несколько дней перелистал журналы «Радио» с 1955-по 1975 годы (очень много для себя почерпнул интересного!!). Нашел схемотические решения, которые буду использовать. Выходной каскад резонансный по двухтактной схеме. Выходные транзисторы скорее всего КТ608. Более «старых» германиевых в наличии нет. Резонансный выходной контур будет также выполнять функцию согласующего устройства для работы как на коаксиал, так и на двухпроводную линию пердачи + входной преселектор для приемной части. Одно преобразование частоты для RX. Первая П Ч порядка 5−9 МГц. Фильтр двух-кристальный по мостовой схеме. Частота П Ч пока не знаю какая будет точно, ищу кварцы. Основной CW фильтр по НЧ, на трех контурах. При приеме SSB будет отдельный НЧ фильтр. Нашел деревянный (не фанера) корпус для трансивера. Размеры: ширина 210 мм, высота 150 мм, глубина 110 мм. Зашкурю и приведу в более презентабельный вид. КПЕ двухсекционный. На каждый диапазон свой генератор. Измерительный прибор для контроля уровня принимаемого сигнала, тока в антенне и контроля питания. Классическая круглая шкала настройки и кварцевый калибратор частоты. На передней панели будет также установлен громкоговоритель. Усилитель для него по двухтактной трансформаторной схеме.

9 февраля — Изготовил переднюю панель и прикрепил к ней основу шасси, на котором будут крепиться гетеродинный катушки, КПЕ и платы. Нашел две катушки на керамике от Р-312 для гетеродина.

10 февраля — Если получится, то будет Спутник. Собирать буду по схеме р/с Север. Частота 14 060, если не заработает, то перестрою на 7030. На 40-ке мной проверенно, схема работает.

30 апреля — поиздевался над своим Спутником, дал ему запредельное анодное напряжение аж +180 В. Выходная мощность подскочила до 500…700 мВт. На этом думаю поставить точку. Как будет время и настроение, буду оформлять в рабочий вид

11 февраля — Планируется «Спутник» 7.030, либо 14.060, кварцы есть и один и другой. 1Ж24Б в задающем и 1П24Б в выходном каскаде. Питание от преобразователя, предположительно от Р-126. П4БЭ тоже 50−60х годов.

17 февраля — Потихоньку начал сборку «Спутника в стиле пионерского радиокружка. Шасси из того, что было. Подвал шасси с платами задающего генератора на 7030 кГц с и преобразователя напряжения. Выходного каскада пока нет.

4 марта — собрал буфер и оконечник, далее настройка. Мощность получилась 250 мВт. Осталось окультурить и провести связь. В генераторе и драйвере 1ж24б, анодное 75 В., в оконечнике 1п24б, анодное 110 В. Ток покоя 1п24б 7 мА, при нажатии 12мА. Манипуляция подачей анодного на генератор. Частота 7.030 МГц.

4 апреля — предыдущий «Спутник» совершил пробный полёт, но на орбиту не вышел, только в стратосферу. Было проведено QSO в пределах города на 7.030. После чего он успешно самоликвидировался. Но по его обломкам шагает «Красный Авангард»! Красный, потому что из советских деталей. Задающий генератор и усилитель на П416. Еще есть «умощнитель» на П607, который подключается лёгким перепаиванием двух проводов. В последствии будет сделана возможность оперативного переключения QRP-QRO. При изготовлении были максимально использованы обломки «Спутника». Частоту поменял на 14.060, на сороковке что-то совсем уныло. Подводимая мощность 350 мВт, ток выходного транзистора 30 мА при питании 12 вольт. Проведена связь с Рауно OH6NPV, мне 559. Дальнейшие модернизации, скорее всего, будут.

20 апреля — Поменял катушку выходного контура и сделал переключение QRP/QRO. Заменил резистор 1 кОм между базой и общим проводом П416 на 2.2 кОм. Ток П416 при нажатии — 18 мА, ток П607 — 150 мА. Работает стабильно. Модернизации сделал, более трогать ничего не буду. Если только кожух сделаю, но это, я думаю, на ход уже не влияет.

23 апреля — сделал кожух, теперь точно финиш. Связи проведены на разных уровнях мощности

12 февраля — собрался с силами и деталями 50−70 годов выпуска и начинаю собирать «Спутник». Задающий, кварцевый генератор на лампе 6Ж4. На такой-же лампе удвоитель частоты. Выходной каскад будет на «легендарной» лампе 6П3С, в легком режиме, с мощностью 1 Ватт. Управление РТТ на Ардуино.

26 февраля — Говорят театр начинается с вешалки, так и ламповые конструкции начинаются с блока питания. Решил делать автономный блок питания, т.к. в планах после «Спутника», собираюсь сделать реген на лампах. Относительно блока питания — детали времен 70-х годов. Электролиты 1972 года, проверенные на ЕСР — десятые доли ома. По поводу электролитов Советских времен, мой приятель собирался выкинуть с полсотни электролитов 50 — 70 годов выпуска. Я ему это не дал сделать, забрал их у него и проверил тестером на ЕСР — только 2% электролитов пришлось выбросить остальные я использую до сих пор. Умели-же делать… Прикладываю начало сборки блока питания.

16 февраля — собираю детали для сборки ТХ «Авангард». Транзистор ГТ311Б германиевый n-p-n 1970 года рождения. Кварц 14 060 кГц + индуктивность + КПЕ. Возможно, что в дальнейшем использую два кварца в параллель для расширения диапазона перестройки (Super-VXO). В процессе настройки наверняка большинство исходных деталей будет заменено. 17 февраля — приступил к сборке передатчика на 6П6С со сменными кварцами. Предполагаю запустить его в диапазонах 20−40−80 м с мощностью до 1 Вт. В этом же ящике будет блок питания, от которого также будет питаться и реген-приемник на 3-х лампах (приемник вне конкурса, он уже собран).

24 февраля — процесс сборки «Спутника» продолжается. Блок питания уже готов и успешно проверен с реген-приемником. Передняя панель рассверлена и покрашена.

22 августа — закончил сборку «Спутника» и первый космонавт Кузя производит его осмотр перед стартом.

Напряжение на аноде 6П6С +160 В, ток 22 мА, подводимая мощность 3,2 Вт, на нагрузке 50 Ом мощеметр показывает около 1 Вт. Антенна «веревка» 21 м. Сменные кварцы на 40 и 80 м. На 40-ке поймал один скиммер RK3TD на 3 дБ с/ш.

25 августа — спаял Авангард. Изначально планируемый транзистор ГТ311 не захотел работать, спалил две штуки и поставил старый проверенный 2N2222. Подстроечным резистором в эмиттере установил ток коллектора около 40 мА при выходной мощности на нагрузке 50 Ом около 100 мВт. Диапазон VXO составил 14 054…14 067 кГц с ВЧ дросселем 8 мкГн и КПЕ 15…240 пФ. С ягой в сторону Запада евро-скиммеры ловят хорошо. С GP меня слышали товарищи в Кирове и Удмуртии. Теперь можно наводить порядок и паковать в корпус.

6 сентября — упаковал «Авангард» в корпус, проверил в работе, провел первую связь с OZ3EDR/p (1987 км). Можно считать «Авангард» завершенным.

22 февраля — начал собирать детали и проектировать приемо-передатчик «АванПП». Для TX и RX будет использоваться общий гетеродин с ГПД на половинной частоте. Для передатчика частота будет удваиваться. Будет предусмотрен подключаемый усилитель мощности на 1 — 2 Вт. Приемник прямого преобразования на встречно-параллельных диодах. Панируется «переключение» на различные диапазоны с помощью разъема РША-14. По возможности будут использоваться советские детали. Как у настоящего советского «Юного техника» в качестве конструкционного материала будет использоваться фанера.

8 ноября — этап общего проектирования закончен, перешел к этапу реализации. На данный момент собран и настроен задающий генератор. За основу была взята схема генератора на рис. 21 книги Полякова В. Т. «Трансиверы прямого преобразования». Схема была переделана под pnp транзисторы, а потом доработана в ходе настройки.

10 марта. Собрал немного стареньких деталек и решил строить "Авангард" на макетке из ДВП.

13 марта - Авангард на двп-макетке заработал, но пока есть время, переносить в нормальный корпус не буду. Возможно, ещё что-то добавится.

21 марта - запустил Авангард в режиме маяка, скиммеры Европы видят 5-6 дБ с/ш

4 сентября - "Авангард" завершен. Мощность получилась 70 мВт, с антеннами EFHW и "слопером" скиммеры ловят

11 октября QSO с OH1KBX.

10 апреля. Тип спутника – трансиверный Авангард; Выходная мощность – 100 мВт; Выходной транзистор – П416Б; Структурная схема трансивера подобна µ-80

14 апреля — начало сборки Авангарда на ГТ320. В задумке ВЧ вариант со сменными кварцами на 18−21−28 МГц

10 марта — задумал передатчик на два диапазона 40 / 20 м. На двух триодах сверхминиатюрных металлокерамических (нувисторах) 6С51Н. Со встроенным эл. ключом и индикатором выходной мощности. Анодное питание ламп от преобразователя DC-DC 12В — 120 В на UC3845. Мощность около 400 mW

2 июля — хотел Спутник новый обкатать, пока QSO не было, только скиммеры хорошо отмечают.

3 июля — есть QSO на «Спутнике» — IU4JNW дал мне 599 на мой CQ. На прием использую TRX «Крона»

15 октября — обычный Спутник на одной лампе. В процессе постройки и наладки возможны импровизации, наперед не угадаешь. Ещё отдельно блок питания будет на трансформаторе ТАН-16

18 ноября — проведена первая связь с R1OA, скиммеры тоже видят
